車輛主要參數 | ||||
車輛名稱: | 大運車廂可卸式垃圾車 | 整車型號: | SZD5042ZXXCG5(炎帝牌) | |
排放標準: |
國五 |
底盤型號: | CGC1042HDE33E | |
環保公告: | 有 | 外型尺寸: | 5350,5550,5800 x 2060 x 2350 | |
燃油種類: | 柴油 | 貨廂尺寸: | x x | |
整車參數 | ||||
總 質 量 :(kg) | 4495 | 接近/離去角(° ) | 20/22 | |
額定質量:(kg) | 1100 | 前懸/后懸: | 1150/1100 | |
整備質量:(kg) | 3200 | 最高車速(km/h): | 90 | |
軸荷: | 1800/2695 | |||
底盤參數 | ||||
底盤型號: | CGC1042HDE33E | 批次: | 287 | |
軸 數: | 2 | 前 輪 距: | 1665,1740,1770,1590 | |
軸 距: | 3100,3300,3550 | 后 輪 距: | 1650,1700,1540 | |
額定載客: | 3(含駕駛員) | 彈簧片數: | 9/9+6,9/11+8,4/3+3,9/3+3,4/9+6,3/3+3 | |
輪 胎 數: | 6 | 輪胎規格: |
7.50-16,7.50R16,8.25-16,8.25R16,7.00-16,7.00R16 |
|
發動機參數 | ||||
發動機型號 | 發動機生產企業 | 排量 | 功率 | |
WP3.7Q130E50 WP4.1Q140E50 YNF40E1 YN38CRE1 YN33CRE1 |
濰柴動力揚州柴油機有限責任公司 濰柴動力揚州柴油機有限責任公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 |
3660
4088
3920 3760 3298 |
96
103 125
95 85 |
|
產品說明 | ||||
底盤說明:大運單排豪華駕駛室,3300mm軸距,YN38CRE1云內130馬力或YN33CRE1云內115馬力,7.50R16鋼絲胎,萬里揚五檔變速箱,ABS,尿素罐,電動車窗,中控,斷氣剎,方向助力。罐體有效容積:5.0立方米。 組成部分:國內知名品牌東風原裝底盤(全國聯保)、箱體(密封式)、取力器、多路換向閥、液壓系統、操作系統等組成。 車廂:采用16號低合金槽鋼與優質碳鋼鋼板全密封焊接而成,用8組連接板與專用車底盤大梁連成一體,設計美觀、結構合理,裝卸方便。 進料結構:壓縮垃圾站將垃圾壓縮成塊后將垃圾塊垂直舉起,并打開壓縮箱排泄門,這時垃圾車箱體后門向上旋轉開啟,垃圾車后門與壓縮箱后門對接,之后垃圾塊被壓縮箱內的推板水平推進到垃圾車箱體內,完成垃圾裝載后關閉垃圾車后門,將垃圾運到垃圾處理地進行傾卸。 卸料結構:系用箱卸料,由兩只液壓油缸直接舉升車廂進行卸料,箱底與地面夾角不小于45度,以實現垃圾依靠自重能自行卸下的專用自卸運輸車。 液壓系統:由油箱、油泵、多路換向閥、液壓缸、濾油器和管路組成,該系統能實現裝卸垃圾的各種專用功能。 操作系統:通過該系統可以實現各功能的轉換。通過操縱多路換向閥的手柄可完成裝料和卸料工作。(在操作多路換向閥時應掛上取力器帶動油泵工作) 主要特點:垃圾收集方式簡便、高效.環保性好(不產生二次污染),整車利用效率高,質量可靠,故障率低,維護方便,運行費用低等特點。 |
||||

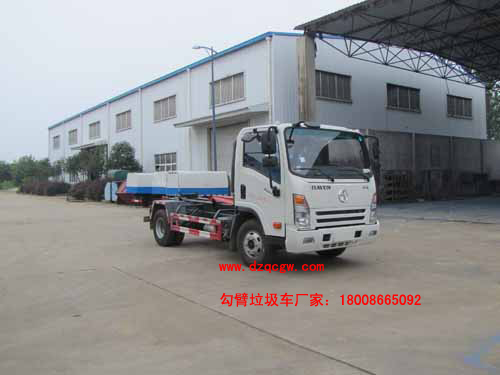

多方位圖 | ||||
|
